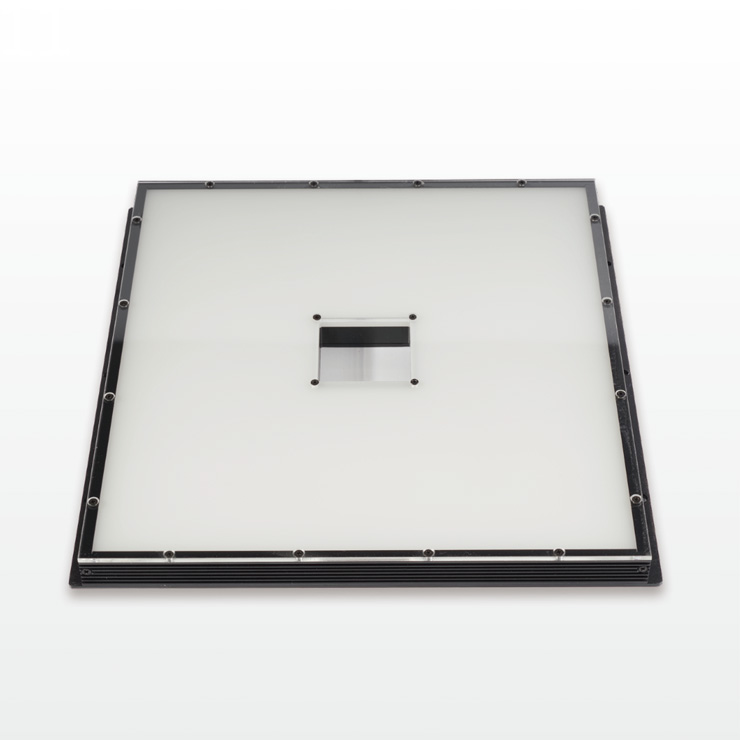

开口背光源_KBL

开口背光源是在普通背光源的中间开一个窗口用来做前打光使用，可替代无影光源实现大幅面均匀照射。

开口背光源可以分为底部发光和侧面发光两种；底部发光特点：亮度高；侧面发光特点：性价比高，尺寸比较灵活，超大尺寸推荐选用侧发光样式。

应用领域
  • 产品定位
  • 大面积字符识别
  • 大面积的表面检测
特殊订制
  • 外形尺寸
  • 接口定义
  • 特殊颜色
  • 安装方式
  • 灯珠排数
  • 控制方式
  • 特殊亮度
  • 其他要求

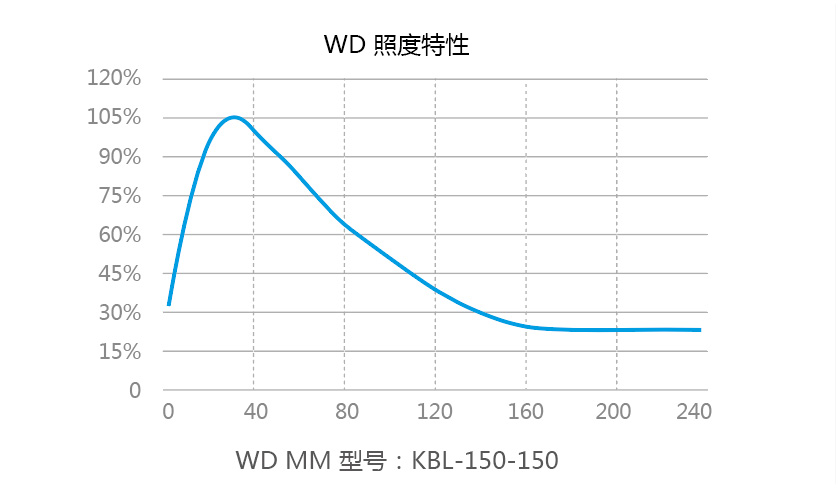

光源照度参考图

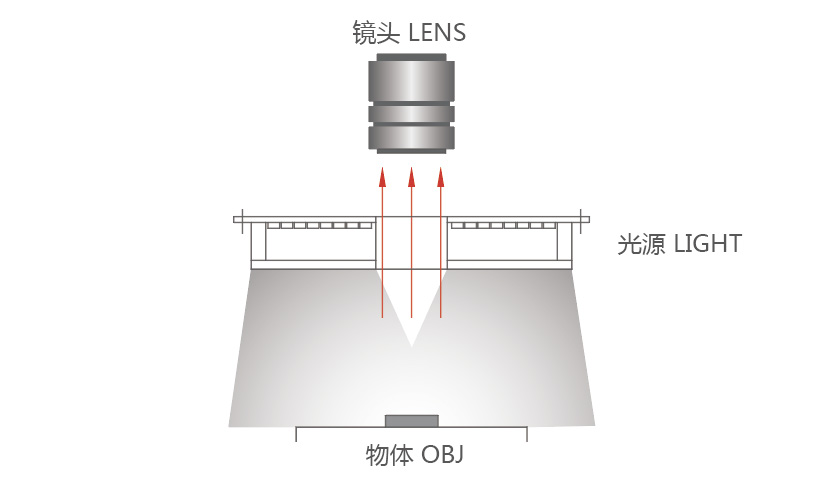

光源照射原理图
参数说明
峰值 波长

白色：6500K(色温）；红色：620-630NM；蓝色：470NM；绿色525NM；红外：850/940NM；紫外：365-385NM

控 制 器

模拟控制器；频闪控制器；数字控制器

可选配件

延长线（可根据客户定做任意长度）

使用环境

温度:0-40℃;湿度：20-85%（非凝结）

使用寿命

一年保修，正常使用情况下寿命为50000小时

命名规则
光源选型列表
NO. 型号 颜色 长度 宽度 高度
 开口大小
 电压（V） 功率（W） 重量{KG)
PDF
 3D
1 KBL-75-75
75 75 16
 46-22
 24V 6.7


2
 KCBL-100-100
100
 100
 12
 35-35
 24V
 9


3 KBL-100-100
100 100 16
 45-45
 24V 11 0.18

4 KBL2-100-100 100 100 16
 55-55
 24V 11


5
 KBL-120-120
120
 120
 16
 35-35
 24V
 25


6
 KBL-120-220
120
 220
 16
 46-50
 24V
 45

7
 KBL2-120-220
120
 220
 16
 ∅20
 24V
 33


8 KBL-150-150 150 150 16
 43-43
 24V 30


9 KBL-150-250 150 250 16
 56-20
 24V 50


10
 KCBL-200-200
200
 200
 16
 40-40
 24V
 18
 0.86

11
 KBL-210-230
210
 230
 16
 40-40
 24V
 55
 1.0

12
 KBL2-210-230
210
 230
 16
 60-60
 24V
 55
 1.02

13
 KBL3-210-230
210
 230
 16
 2-40-40
 24V
 55
 0.86

14
 KBL-225-225
225
 225
 25
 ∅55
 24V
 35


15 KBL-225-300 225 300 16
 ∅55
 24V 75 1.38

16 KCBL-300-300 300 300 12
 40-40
 24V 27


17
 KBL-300-400
300
 400
 16
 ∅68
 24V
 82


18 KBL-300-450 100 100 16
 4-∅12
 24V 165

19 KBL-350-350 350 350 16
 150-150
 24V 120


20
 KBL-370-370
370
 370
 25
 40-40
 24V
 75
 2.70

21
 KBL-400-600
400
 600
 18
 2-∅68
 24V
 185


22
 KCBL-450-750
450
 750
 14
 150-250
 24V
 60


23
 KBL-500-500
500
 500
 25
 90-90
 24V
 165


24 KBL-X-Y
X Y




可以定制其他尺寸、其他特殊颜色的超薄背光。
