超薄平行背光源_TBL

超薄平行背光源是由高功率贴片LED排列在光源底部，经高均匀扩散板后形成均匀的发光面。然后再经过特殊的棱镜膜使光线近平行出光。

其特点是：亮度高、均匀性好，平行性更好，寿命更长。

应用领域

产品外形轮廓检测
零件尺寸检测
透明液体中杂质的检测
液面高度检测等等

特殊订制

外形尺寸
接口定义
特殊颜色
安装方式
灯珠排数
控制方式
特殊亮度
其他要求

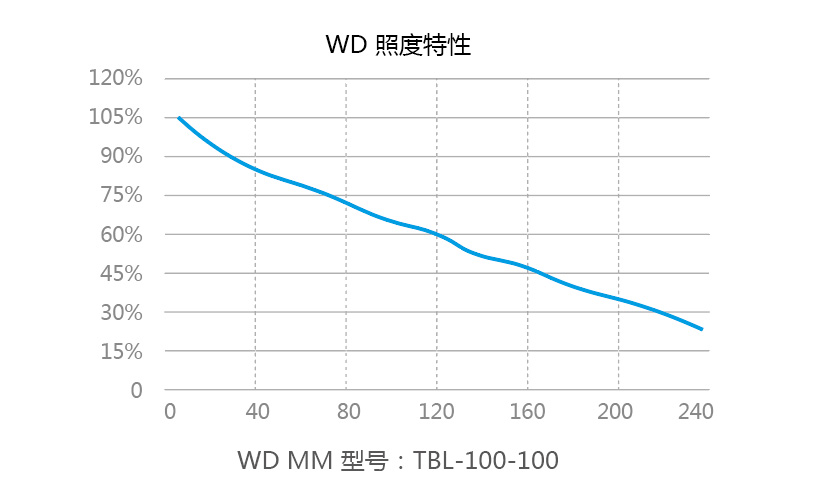

光源照度参考图

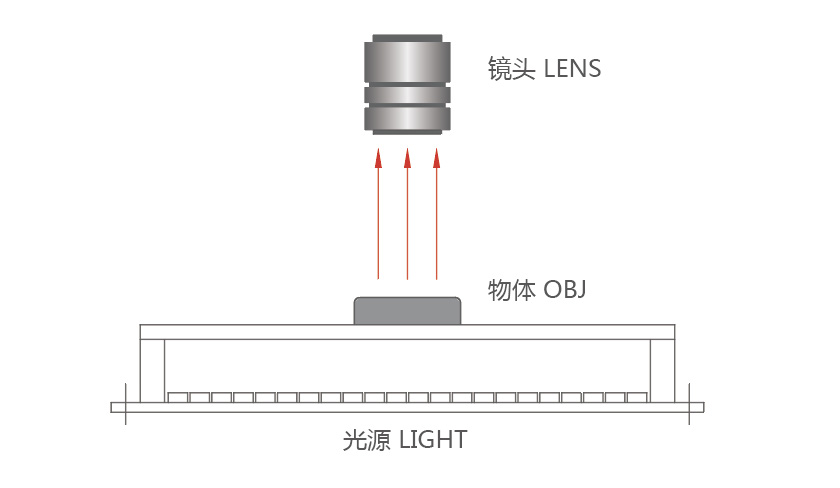

光源照射原理图

参数说明

峰值波长	白色：6500K(色温）；红色：620-630NM；蓝色：470NM；绿色525NM；红外：850/940NM；紫外：365-385NM
控制器	模拟控制器；频闪控制器；数字控制器
可选配件	延长线（可根据客户定做任意长度）
使用环境	温度:0-40℃;湿度：20-85%（非凝结）
使用寿命	一年保修，正常使用情况下寿命为50000小时

命名规则

光源选型列表

NO.	型号	颜色	长度	宽度	高度	电压（V）	功率（W）	重量{KG)	PDF	3D	备注
1	TBL-25-25		25	25	18	24V	1.5	0.06
2	TBL-25-150		25	150	18	24V	5
3	TBL-36-36		36	36	18	24V	4.2	0.08
4	TBL-36-78		36	78	18	24V	8
5	TBL-36-N*50		36	N*50	18	24V
6	TBL-40-165		40	165	18	24V	17	0.22
7	TBL-40-L		40	L	18	24V
8	TBL-50-50		50	50	18	24V	4	0.1			三色光可选
9	TBL-50-100		50	100	18	24V	8	0.18
10	TBL-50-N*50		50	N*50	18	24V
11	TBL-60-60		60	60	18	24V	5
12	TBL-60-120		60	120	18	24V	10
13	TBL-60-L		60	L	18	24V
14	TBL-65-65		65	65	18	24V	6
15	TBL-75-75		75	75	18	24V	6.5	0.18			三色光可选
16	TBL-75-150		75	150	18	24V	13	0.32
17	TBL-75-L		75	L	18	24V
18	TBL-100-100		100	100	18	24V	14	0.28			三色光可选
19	TBL-100-200		100	200	18	24V	28
20	TBL-100-L		100	L	18	24V
21	TBL-120-120		120	120	18	24V	20	0.38			三色光可选
22	TBL-120-240		120	240V	18	24V	36	0.64
23	TBL-120-L		120	L	18	24V
24	TBL-150-150		150	150	18	24V	29	0.56
25	TBL-150-300		150	300	18	24V	58
26	TBL-150-L		150	L	18	24V
27	TBL-200-200		200	200	18	24V	50
28	TBL-200-300		200	300	18	24V	70				三色光可选
29	TBL-240-320		240	320		24V	100
30	TBL-300-400		300	400		24V	140
31	TBL-X-Y		X	Y		24V
可以定制其他尺寸、其他特殊颜色的超薄背光。
